עיצוב פיר

    פיר הוא חבר מסתובב או נייח, בדרך כלל של חתך עגול, לאחר רכוב על זה אלמנטים כגון הילוכים, גלגלות, גלגל תנופה, ואלמנטים אחרים כוח השידור.

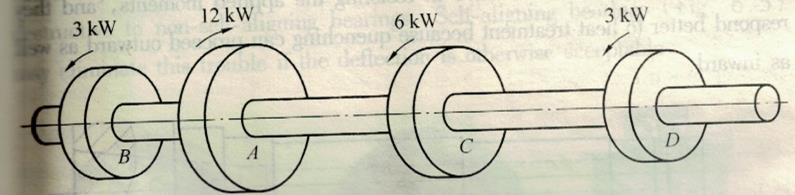

אם מוט נושא מספר גלגלי שיניים או גלגלות, חלקים שונים של הפיר יהיו כפופים לזרמים שונים, מכיוון שהספק הכולל שנמסר לפיר נלקח באופן חלקי בנקודות שונות. איור 1.1 מראה פיר עם קלט במיקום אחד (נקודה A ) וכמה יציאות (נקודות B, C ו- D ) משני צדי הקלט. גלגלי שיניים או גלגלות ניתן להשתמש כדי לספק כוח פיר או כדי לקחת את החשמל מן פיר. לכן יש לציין את כמות מומנט על כל חלק של הפיר. ואז ללמוד את ההפצה של רגע כיפוף, רצוי שרטוט (freehand הוא בסדר) את כוח הגזירה ואת דיאגרמות רגע כיפוף.

מ בדיקה ראשונית זו, אשר מהווה בעיה במכניקה, אנו מציינים את החלק שבו רגע כיפוף הוא המקסימום ואת החלק שבו מומנט הוא מרבי. אם אלה המקסימום להתרחש באותו סעיף, הקוטר הדרוש עבור סעיף זה נקבע - בשימוש עבור פיר שלם כאשר הקוטר הוא להיות קבוע. אם המקסימום לא מתרחשים באותו סעיף, לקבוע את הקוטר עבור החלק של מומנט מרבי וגם עבור קטע של רגע כיפוף מקסימלי, ולהשתמש בערך גדול יותר.

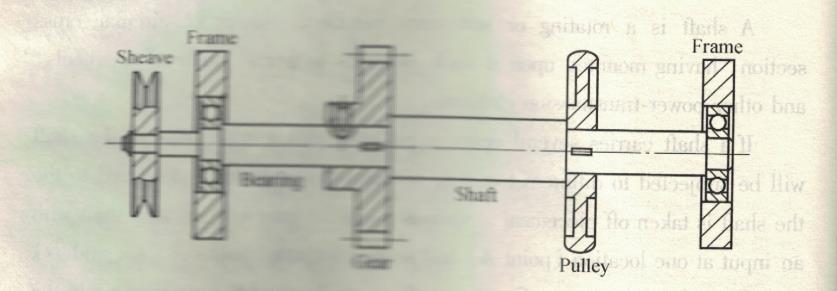

קוטר הפיר משתנה לעתים קרובות מנקודה לנקודה, לעיתים מסיבות מבניות (ראה איור 1.2). במקרה זה, לבדוק את הלחץ או לקבוע את הגודל הדרוש עבור כל סעיף. המעצב מוודא כי כל החלקים של הפיר נתונים ללחץ בטוח, תוך לקיחת תשומת לב ראויה של פילה, חורים, keyways, ומגדלי לחץ אחרים.
